Les systèmes de raccordement de type « cage » (Caging Splices) constituent une solution mécanique spécialisée, conçue pour les situations où les barres d’armature ne peuvent être positionnées bout à bout et où leur rotation est impossible — un cas de figure fréquent lors de la fabrication de cages d’armature ou au sein d’assemblages d’armatures très denses.

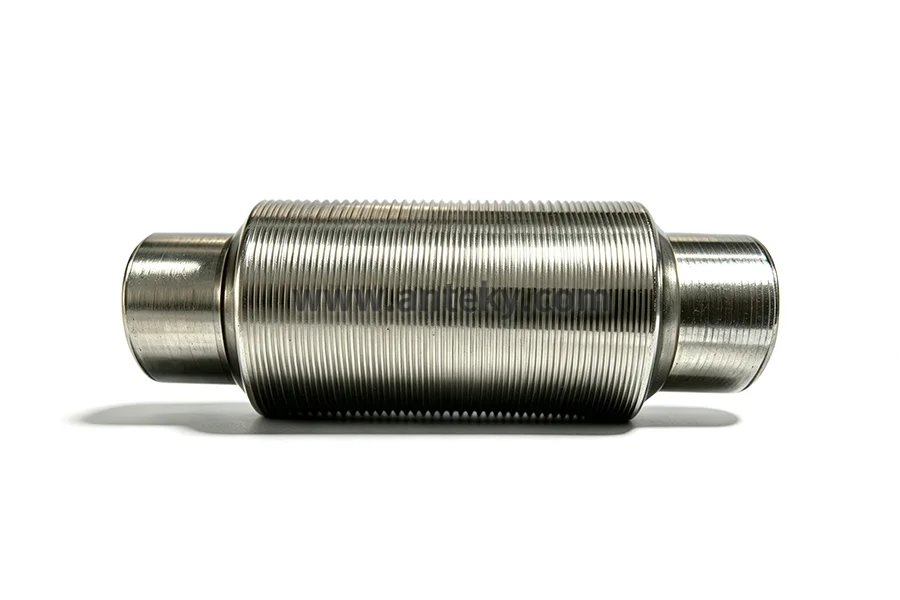

Ce système permet de préparer les deux barres avec des extrémités filetées droites standard, puis de les assembler à l’aide d’un dispositif de raccordement dédié. L’ensemble comprend un manchon interne traversant, un manchon interne avec butée et un manchon externe. Ces composants fonctionnent de concert grâce à un système coordonné de filetages internes et externes, formant ainsi une liaison structurelle continue.
Lors de la mise en œuvre, les composants sont assemblés par étapes, ce qui permet de compenser les tolérances de montage ainsi que les espaces admissibles entre les extrémités des barres, garantissant une jonction mécanique fiable, même dans des conditions de travail restreintes. Si nécessaire, des protections sont appliquées sur les filetages exposés afin de préserver la qualité de la connexion.
Les systèmes de raccordement de type « cage » sont couramment employés dans la fabrication de cages d’armature et au sein de systèmes de ferraillage complexes, pour lesquels les méthodes de raccordement conventionnelles s’avèrent inadaptées.
